📌 SWD/JTAG Debug Port(DP) 基本理解

  • JTAG-DP (JTAG Debug Port): 基於 IEEE 1149.1 標準，使用 DBGTAP 掃描鏈 (Scan Chains) 來讀寫暫存器資訊。這是一種傳統且廣泛使用的標準介面。
  • SW-DP (Serial Wire Debug Port): 這是一種 雙腳位 (Two-pin) 的序列介面，使用 封包傳輸協定 (Packet-based protocol) 來進行暫存器的讀寫。
特性 JTAG (IEEE 1149.1) SWD (Serial Wire Debug)
訊號腳位 需要較多腳位，包含 TDI, TDO, TMS, TCK (以及可選的 nTRST),。 僅需 2 個腳位：雙向資料線 SWDIO 與時脈線 SWCLK,。
傳輸機制 透過 狀態機 (State Machine) 與 掃描鏈 進行序列位移操作。 透過 封包 (Packet) 進行通訊，包含請求(Request)、回應(Acknowledge)與資料傳輸階段,。
主要優勢 廣泛支持以及豐富調試功能。 腳位需求少，讀取效率更高。

🔧 工具平台選擇

單純讀文件資料會比較枯燥乏味，因此決定使用實際的硬體工具來觀察 SWD 協定的運作。 使用的工具包含 STM32 開發板與邏輯分析儀。

邏輯分析儀

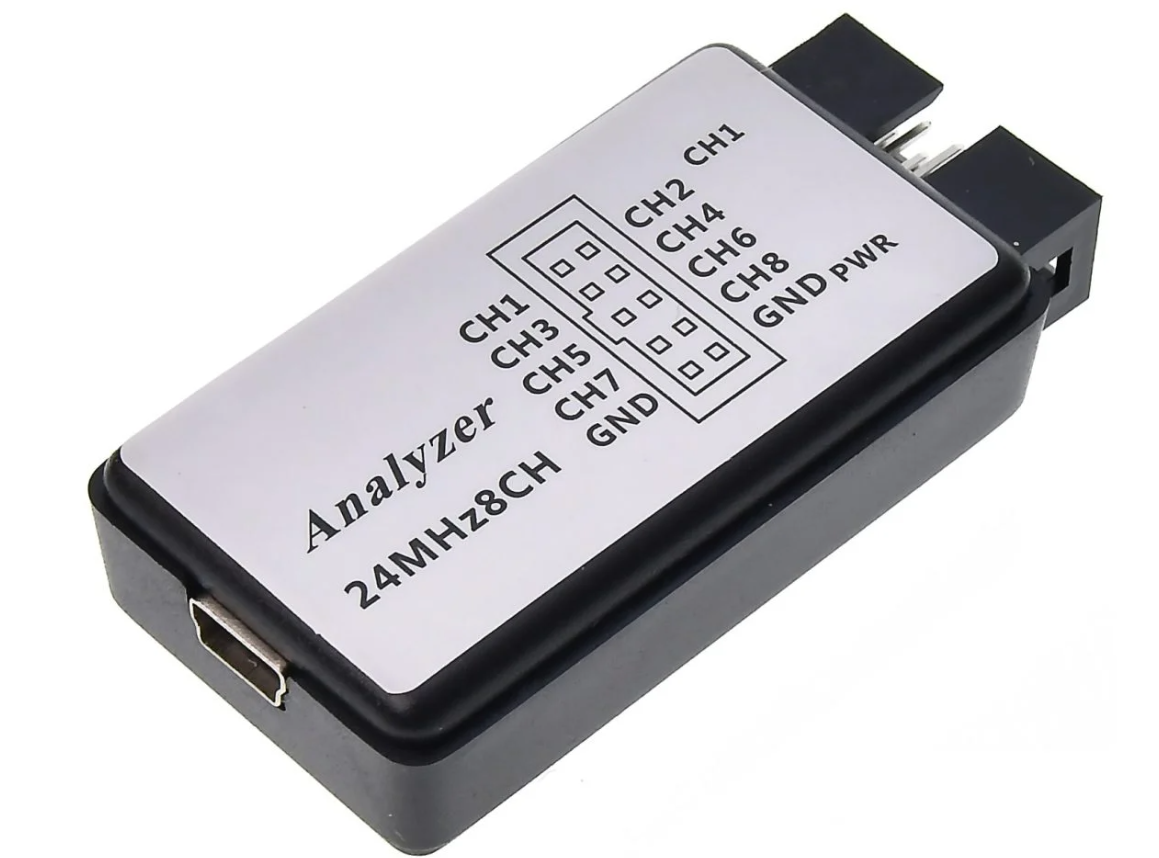

使用的是便宜的 24Mhz 8CH 邏輯分析儀，其應是來自開源的 WeAct LogicAnalyzer V1 的設計(仿製cypress)。

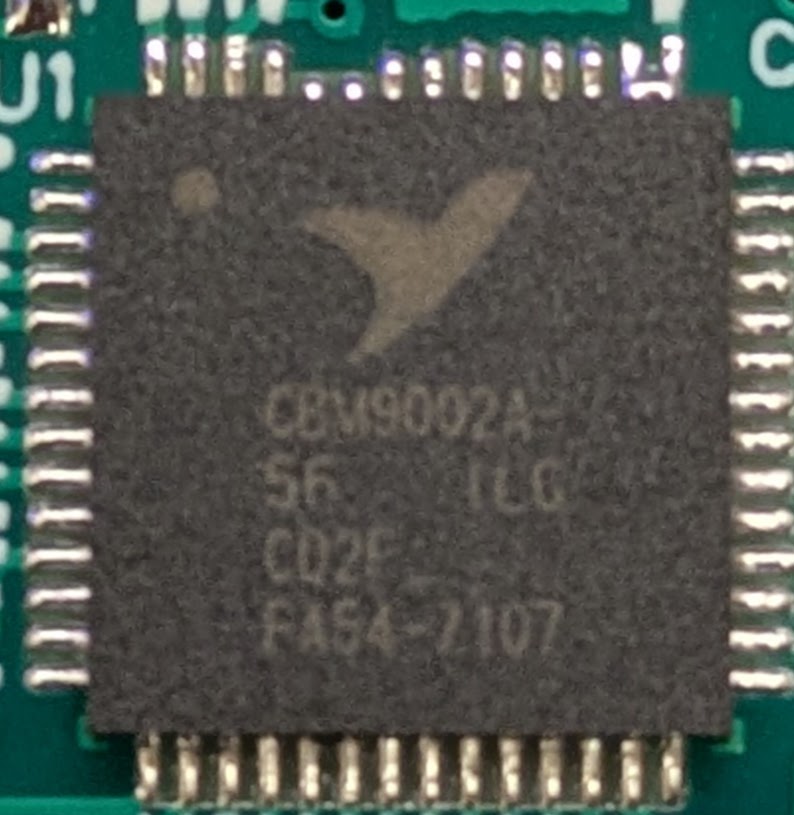

拆開其外殼後，可以看到其內部使用的是 芯佰微 (CoreBai) 的 CBM9002A 晶片，這是一款基於 8051 核心的 USB 微控制器。

搭配的軟體是 sigrok 的 PulseView，這是一款開源且跨平台的邏輯分析軟體，支援多種硬體設備。 安裝與使用可以參考 WeActStudio/LogicAnalyzerV1 的教學說明。

STM32 開發板

使用的是NUCLEO-F767ZI，其上有內建 ST-LINK/V2-1，可以直接透過 USB 連接進行 SWD 調試 STM32F767ZI 微控制器。並且上面有external SWD header，可以方便接線。

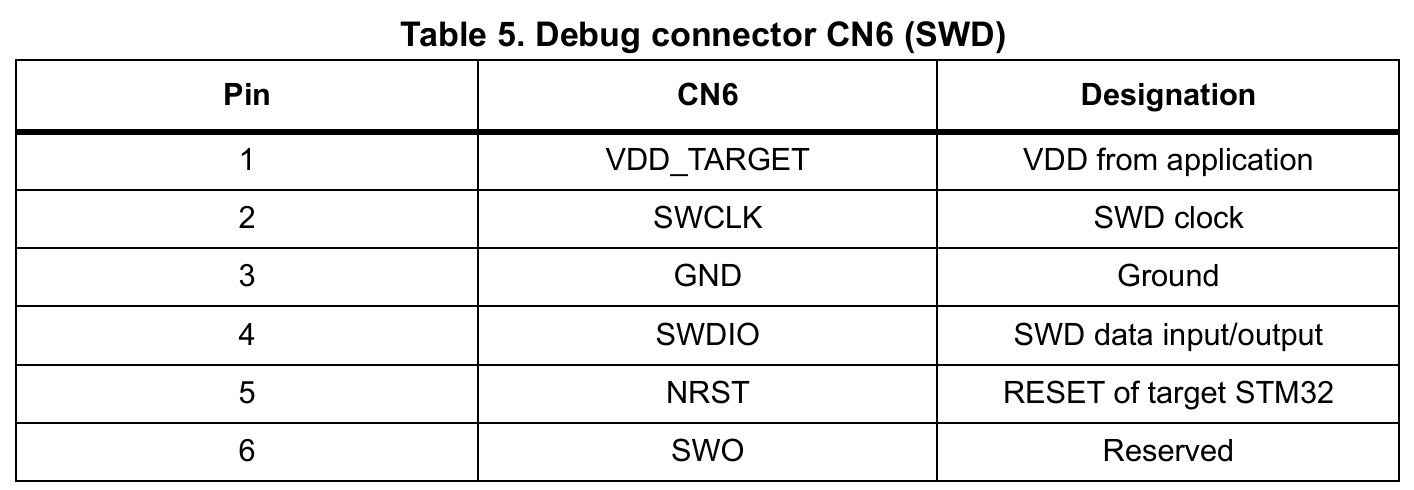

附上其 Debug Connector 的腳位表:

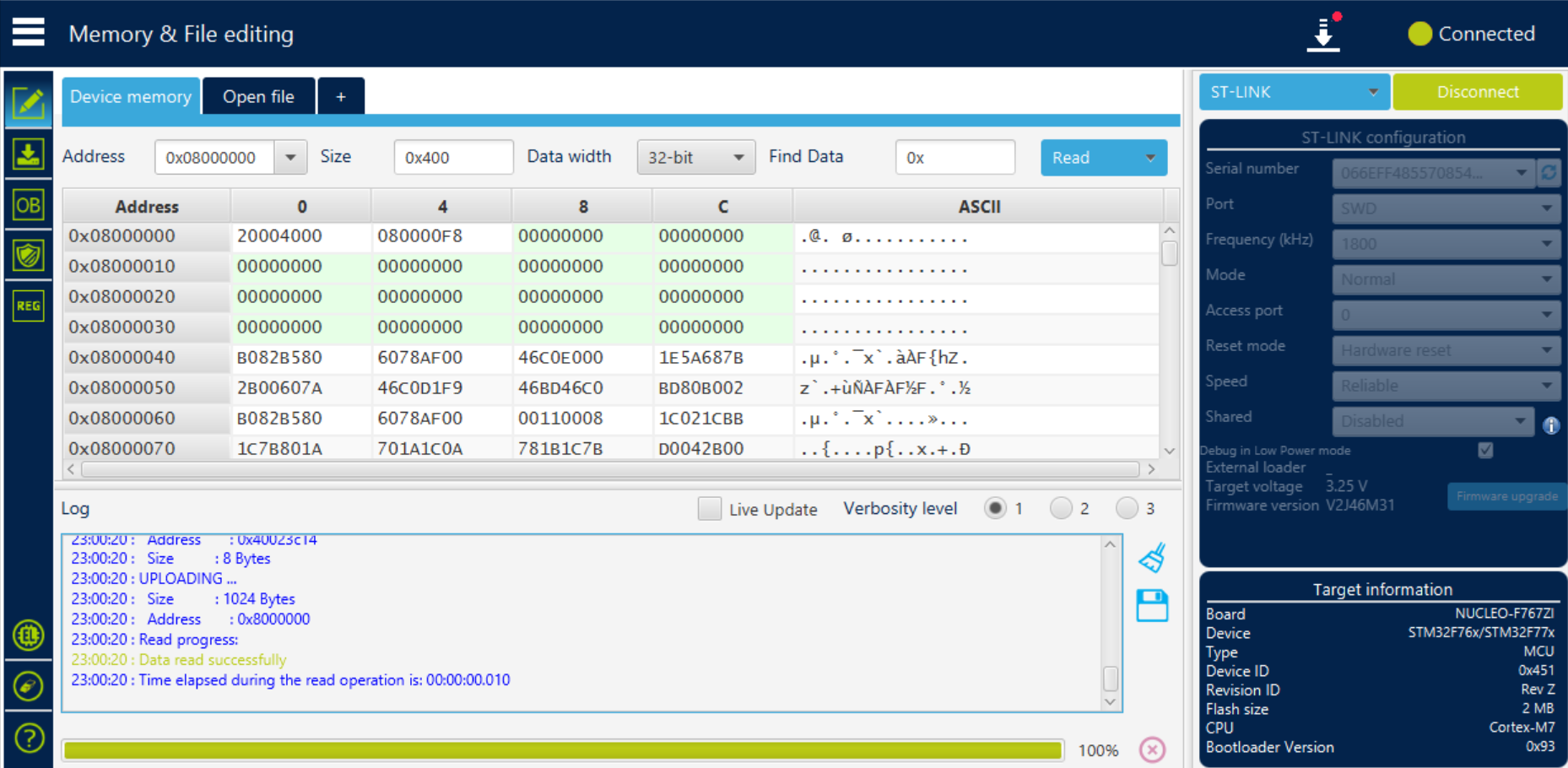

而操作上，使用 STM32CubeProgrammer ，在 GUI 介面命令 ST-LINK 進行 SWD 通訊，並且在 PulseView 上觀察 SWD 波型。

📈 SWD 通訊觀察

透過 CubeProgrammer 連接 STM32F767ZI 後，按下 Connect 按鈕，ST-LINK 會自動透過 SWD 協定與目標 MCU 進行通訊。 此次觀察的重點在於 SWD 協定的初始化過程，以及讀取 DPIDR (Debug Port ID Register) 的操作。

JTAG 轉 SWD 序列

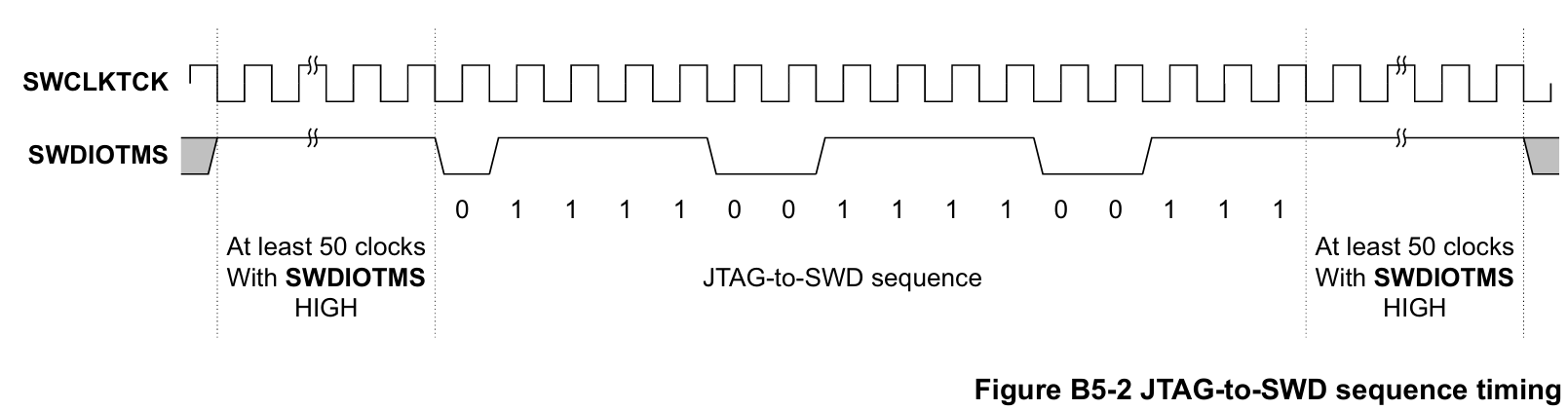

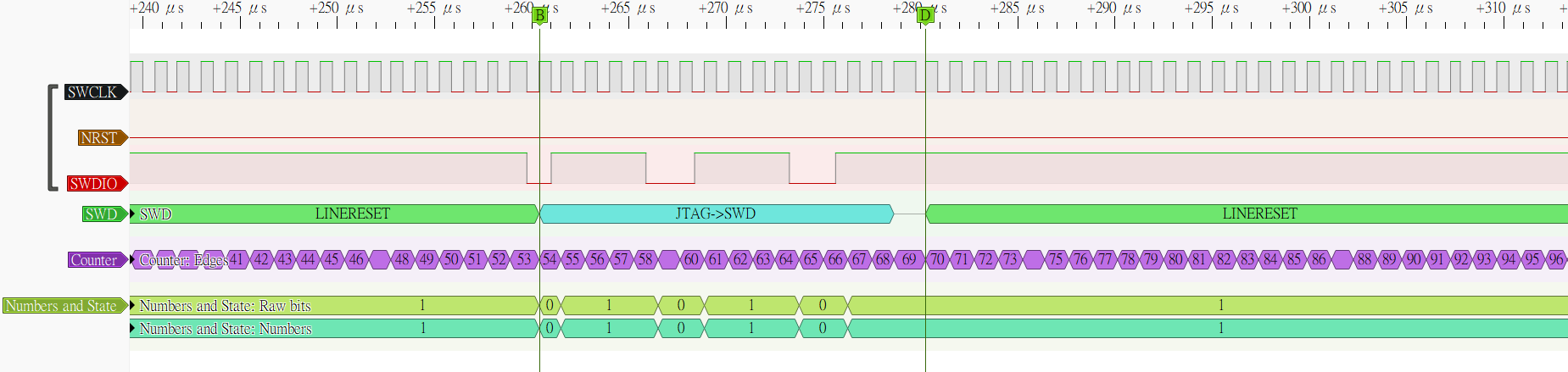

經過NRST 重置後，由於 JTAG interface 必須在 TLR state 才能偵測 16-bit JTAG-to-SWD sequence，因此套過 Line Reset (至少 50 個 TCK 並且 TMS HIGH) 後，接著會送出 JTAG-to-SWD sequence。

Note: 我的疑問，為何假設此時初始狀態是在JTAG的某state下，其software reset 明明只要5個TCK就可以了? 參考文件的解釋 The sequence that is shown in the figure has been chosen to ensure that the SWJ-DP switches to SWD, independent of whether it was previously expecting JTAG or SWD. ，由於此時無法確定處於的狀態，因此使用了較長的序列來確保切換成功。

而 JTAG-to-SWD sequence 為 16-bit 的固定序列 0x79E7 (大多是MSB first)，其二進位為 0b0111 1001 1110 0111。

SWD 讀 IDCODE (DPIDR)

SWD 不同於 JTAG 有 IDCODE instrunction，其走的是封包概念，所以當我們要辨識其 SW-DP 時，會透過 SWD 讀取 DPIDR (Debug Port ID Register) 來取得，而其位址為 0x00。

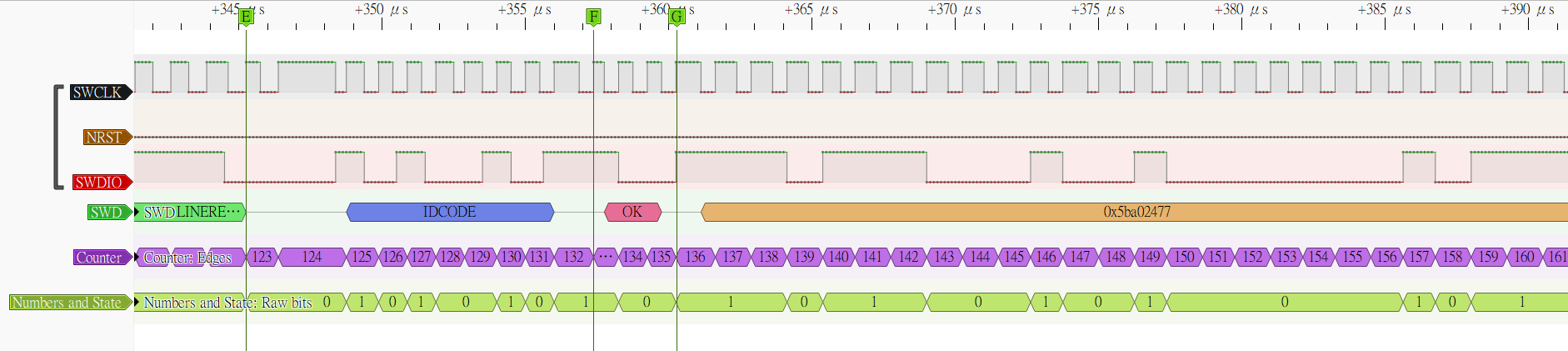

我們的 STLink 調適器作為 Host 端，會先送出一個讀取 DPIDR 的 8-bit 請求封包 (Request Packet)，然後等待目標IC回應，在讀DPIDR此操作上，其部會回應 WAIT 或 FAULT，而是會直接回應 OK (0b001) by LSB first。

Parity bit 看傳送封包的資料位元數量來決定其值，若資料中 1 的數量為奇數，則 Parity bit 為 1 (使得總數為偶數)，反之亦然。 Park bit 為 1，事先將資料線拉高，表示傳輸結束，且確保 Trn 期間資料線為高電位。 Trn (Turnaround) 為雙向資料線切換方向的時間，讀取操作時，Host 端在送出請求封包後，需要釋放資料線，讓目標 IC 可以回應資料，因此會有一個 Trn 週期。

在上圖中，IDCODE 傳送8-bit 後，看起來少了一個 Trn cycle，尚不確定原因，懷疑 LA 取樣率不夠高導致少觀察到。

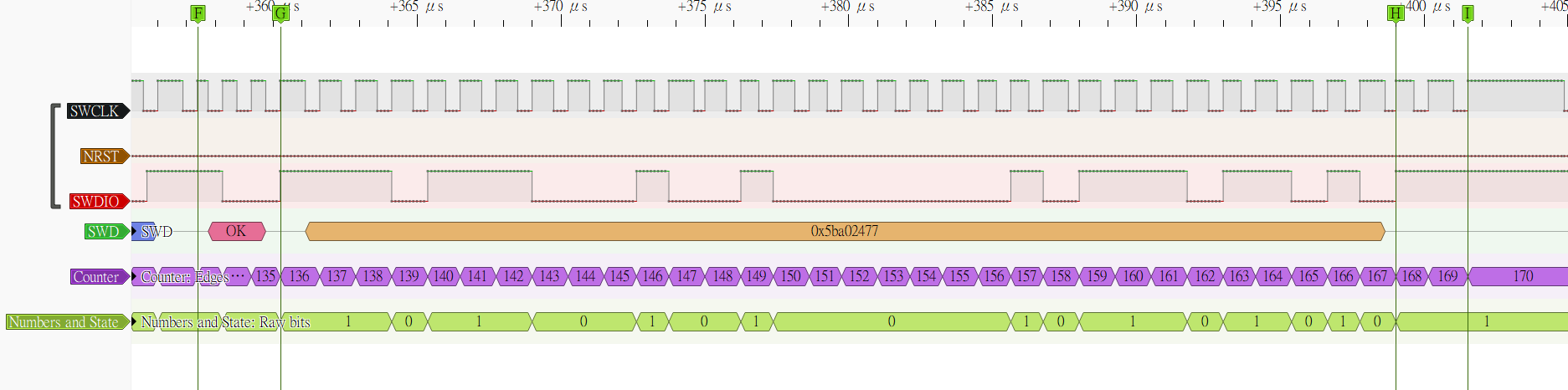

傳送回來的 DPIDR 資料為 0x5BA02477，其二進位為 0101 1011 1010 0000 0010 0100 0111 0111，符合 ARM DPIDR 的格式說明:

Bits Name Value Description
[31:28] Revision 0x5 修訂版本號 (Revision code) 表示此 DP 設計的修訂版本為 r5。
[27:20] Part Number 0xBA 零件編號 (Part Number) 由設計者 (Designer) 分配的編號。0xBA 通常對應 Arm CoreSight SoC-400 系列的 SW-DP。
[19:17] Reserved 0x0 保留位，應設為零。
[16] Min 0x0 最小化實作 (Minimal DP) 0表示此 DP 不是 MINDP。
[15:12] Version 0x2 DP 架構版本 (DP Version) 0x2 表示此 DP 符合 DPv2 規範。
[11:1] Designer ID 0x23B 設計者代碼 (Designer ID) 這是 JEDEC JEP106 代碼，代表 Arm Limited。
[0] RAO 0x1 Read As One 此位元永遠為 1。

在資料後面，同樣在下個操作前，會有一個 Parity bit 和 Trn 週期。

📝 結語

由於 ARM 架構的細節相當多，因此在了解 SWD 協定時，必須同時補充相關的背景知識。 在使用新買的邏輯分析儀並操作 PulseView ，發現其操作介面相當直觀，且支援多種協定解碼器 (Protocol Decoder)，對於我後續學習與工作上debug 相關會有很大幫助。 原本想學習到至少讀出 IC UID ，不過後續發現還需要對 Access Port (AP) 操作等等，暫時先擱置，未來有機會再繼續深入研究。
